結(jié)合GB/T 12027-2004與薄膜熱收縮儀的塑料薄膜熱收縮性能測試

塑料薄膜和薄片在包裝、電子、醫(yī)療等領(lǐng)域應(yīng)用廣泛，其熱收縮性能直接影響產(chǎn)品的質(zhì)量和使用效果。GB/T 12027-2004《塑料薄膜和薄片加熱尺寸變化率試驗方法》為規(guī)范此類材料的熱收縮性能測試提供了科學(xué)依據(jù)。而三泉中石薄膜熱收縮儀RSY-03作為一款專業(yè)測試設(shè)備，能夠高效、精準(zhǔn)地執(zhí)行該標(biāo)準(zhǔn)要求的試驗。本文將深入探討如何結(jié)合GB/T 12027-2004標(biāo)準(zhǔn)與RSY-03設(shè)備，完成塑料薄膜熱收縮性能的準(zhǔn)確測試。

GB/T 12027-2004標(biāo)準(zhǔn)概述

GB/T 12027-2004標(biāo)準(zhǔn)適用于厚度小于1mm的熱收縮或非熱收縮塑料薄膜和薄片的尺寸變化測試，涵蓋了試驗原理、裝置要求、試樣制備、試驗步驟及結(jié)果計算等內(nèi)容。其核心流程包括：

1. 試樣標(biāo)記與初始測量：在試樣上標(biāo)記縱向和橫向的初始長度（L?和T?），使用精度不大于0.5mm的量具測量。

2. 加熱處理：將試樣置于高嶺土床上，放入空氣循環(huán)烘箱中，按材料要求的溫度和時間加熱，烘箱溫度控制精度為±2℃（低于100℃時為±1℃）。

3. 冷卻與再次測量：加熱后試樣冷卻至標(biāo)準(zhǔn)環(huán)境，重新測量標(biāo)記間長度（L和T）。

4. 結(jié)果計算：根據(jù)公式ΔL = (L - L?) / L? × 100和ΔT = (T - T?) / T? × 100，計算縱向和橫向的尺寸變化率，精確至小數(shù)點后一位。

標(biāo)準(zhǔn)強調(diào)試樣需在GB/T 2918-1998規(guī)定的標(biāo)準(zhǔn)環(huán)境中調(diào)節(jié)至少2小時，確保測試結(jié)果的可靠性和可重復(fù)性。

RSY-03薄膜熱收縮儀的特點

三泉中石RSY-03薄膜熱收縮儀是一款專為熱收縮性能測試設(shè)計的儀器，適用于PVC膜、POF膜、PE膜、PET膜、OPS膜、軟包裝復(fù)合膜及太陽能電池背板等多種材料。其主要特點包括：

• 高精度控溫：采用數(shù)字P.I.D控溫技術(shù)，控溫誤差僅±0.3℃，遠(yuǎn)超GB/T 12027-2004要求的±2℃，確保加熱過程穩(wěn)定。

• 油浴加熱介質(zhì)：使用無揮發(fā)液體介質(zhì)，加熱范圍覆蓋室溫至200℃，適合多種材料的測試需求。

• 人性化設(shè)計：配備PVC菜單式操作界面和自動計時功能，操作簡便，減少人為誤差。

• 專用夾持網(wǎng)架：試樣夾持薄膜網(wǎng)架確保試樣受熱均勻，避免變形或干擾。

• 緊湊輕便：設(shè)備外形尺寸為360mm×440mm×320mm，重量僅14kg，便于實驗室使用。

RSY-03的試樣尺寸要求為≤140mm×140mm，符合GB/T 12027-2004中約120mm×120mm的試樣尺寸標(biāo)準(zhǔn)，兼容性強。

結(jié)合GB/T 12027-2004與RSY-03的測試流程

為確保測試結(jié)果符合GB/T 12027-2004標(biāo)準(zhǔn)要求，結(jié)合RSY-03設(shè)備，可按以下步驟進(jìn)行操作：

1. 試樣制備

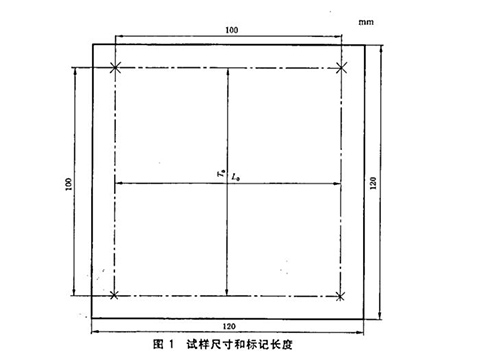

   根據(jù)標(biāo)準(zhǔn)，從薄膜或薄片的中部及兩側(cè)裁取3塊約120mm×120mm的試樣，裁取位置距離邊緣至少50mm。試樣在GB/T 2918-1998規(guī)定的標(biāo)準(zhǔn)環(huán)境（通常為23℃±2℃，相對濕度50%±10%）中調(diào)節(jié)至少2小時。使用精度為0.5mm的量具，在試樣中間標(biāo)記縱向和橫向初始長度（L?和T?）。

2. 設(shè)備預(yù)熱與設(shè)置
   啟動RSY-03熱收縮儀，設(shè)置測試溫度（參考GB/T 12027-2004附錄A中各類材料的推薦溫度，如PVC膜通常為120℃-150℃）。通過數(shù)字P.I.D控溫系統(tǒng)確保油浴槽達(dá)到設(shè)定溫度并穩(wěn)定，控溫誤差控制在±0.3℃以內(nèi)。確認(rèn)試樣夾持網(wǎng)架清潔且無殘留物。

3. 試樣加熱
   將試樣平展放置于夾持網(wǎng)架中，確保無褶皺或重疊。放入RSY-03的油浴槽中，啟動自動計時功能，按照標(biāo)準(zhǔn)規(guī)定的加熱時間（通常為5-30分鐘，視材料而定）進(jìn)行加熱。油浴介質(zhì)的均勻加熱和網(wǎng)架的穩(wěn)定夾持可有效避免試樣受熱不均。

4. 冷卻與測量
   加熱結(jié)束后，取出試樣置于標(biāo)準(zhǔn)環(huán)境中冷卻至少30分鐘。使用同一量具再次測量標(biāo)記間長度（L和T），記錄數(shù)據(jù)。

5. 結(jié)果計算與分析
   根據(jù)標(biāo)準(zhǔn)公式計算每塊試樣的縱向（ΔL）和橫向（ΔT）尺寸變化率，取三塊試樣的算術(shù)平均值，結(jié)果精確至小數(shù)點后一位。正值表示伸長，負(fù)值表示收縮。RSY-03的微電腦系統(tǒng)可輔助記錄和初步分析數(shù)據(jù)，提高效率。

RSY-03在標(biāo)準(zhǔn)測試中的優(yōu)勢

RSY-03薄膜熱收縮試驗儀在執(zhí)行GB/T 12027-2004標(biāo)準(zhǔn)測試時展現(xiàn)了顯著優(yōu)勢：

• 高精度與穩(wěn)定性：相比標(biāo)準(zhǔn)要求的空氣循環(huán)烘箱，RSY-03的油浴加熱和P.I.D控溫技術(shù)提供更高的溫度控制精度，減少試驗誤差。

• 操作便捷性：自動計時和菜單式界面降低了操作難度，適合質(zhì)檢中心和包裝材料廠等單位的高頻測試需求。

• 多材料兼容性：支持多種熱收縮材料的測試，滿足不同行業(yè)需求。

• 安全與環(huán)保：無揮發(fā)油浴介質(zhì)減少了環(huán)境污染和安全隱患。

注意事項

1. 試樣制備：裁剪試樣時避免邊緣缺陷，確保標(biāo)記清晰且測量準(zhǔn)確。

2. 溫度校準(zhǔn)：定期校準(zhǔn)RSY-03的控溫系統(tǒng)，確保溫度符合標(biāo)準(zhǔn)要求。

3. 環(huán)境控制：試樣調(diào)節(jié)和冷卻環(huán)境需嚴(yán)格遵循GB/T 2918-1998，防止外界溫濕度影響結(jié)果。

4. 數(shù)據(jù)記錄：記錄每塊試樣的初始和最終尺寸，保留原始數(shù)據(jù)以便溯源。

結(jié)語

通過結(jié)合GB/T 12027-2004標(biāo)準(zhǔn)與三泉中石RSY-03薄膜熱收縮儀，塑料薄膜和薄片的熱收縮性能測試能夠?qū)崿F(xiàn)更高的精度和效率。RSY-03的先進(jìn)控溫技術(shù)、便捷操作和多材料兼容性，為質(zhì)檢機構(gòu)和生產(chǎn)企業(yè)提供了一種可靠的測試工具。
